Plano Ejecutivo Arquitectonico: Cómo Leerlo, Revisarlo y Usarlo en Obra
Muchas personas reciben su primer plano ejecutivo arquitectonico como quien recibe un documento en otro idioma: láminas llenas de líneas, cifras, símbolos y abreviaturas que parecen escritas para especialistas. Sin embargo, es el documento que más conviene entender, porque es el que decide cuánto costará la obra, cómo se ejecutará y qué tan fácil será detectar errores antes de que cuesten dinero.
Este artículo te enseña a leerlo sin ser arquitecto. Explicamos qué es y en qué se distingue de las etapas anteriores, qué láminas componen un juego completo, cómo interpretar escalas, cotas y simbología, cómo se convierte el plano en cantidades de material con una tabla de desperdicios y cómo revisarlo antes de construir. Las cifras corresponden solo a materiales y procesos de construcción, sin incluir el valor del terreno.
En RBA Residences elaboramos planos ejecutivos para casas en Guadalajara y Zapopan desde 2015. Lo que hemos visto es que el cliente que entiende su plano toma mejores decisiones, hace mejores preguntas y se lleva menos sorpresas durante la obra.
Proyecto arquitectonico y ejecutivo: dos etapas distintas
El diseño de una casa avanza por etapas, y cada una responde a una pregunta diferente. Confundirlas es una de las causas más comunes de malentendidos con el despacho y con el constructor.
El proyecto arquitectónico
Es la etapa que define cómo será la casa: distribución, volúmenes, fachadas, materiales principales y relación con el terreno. Se presenta con plantas, cortes, fachadas y, con frecuencia, imágenes tridimensionales. Sirve para aprobar el concepto y, en muchos casos, para iniciar trámites. Responde a la pregunta de qué se va a construir.

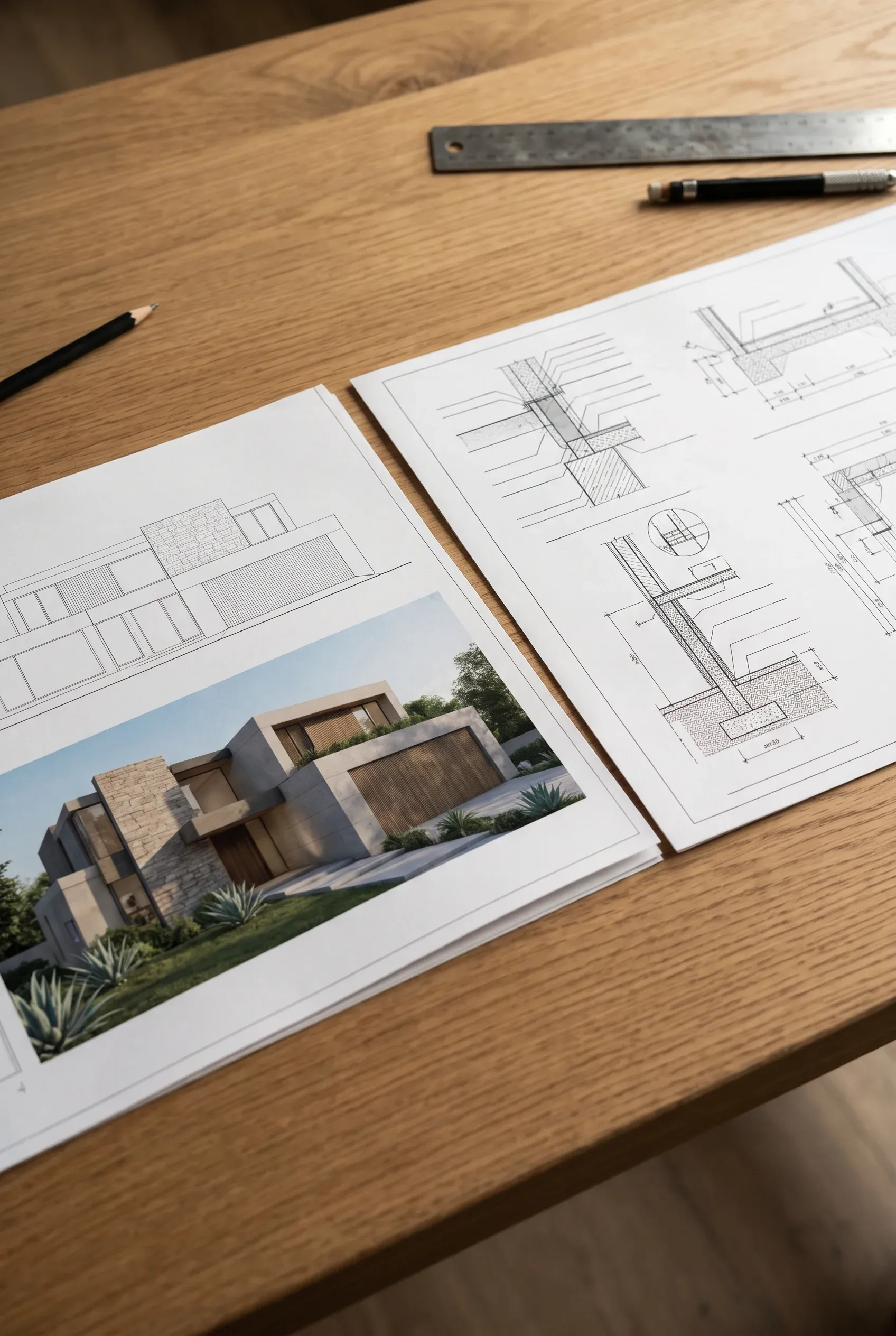

El proyecto ejecutivo
Parte de esa aprobación y la traduce en información medible y construible: cotas exactas, niveles, especificaciones, detalles constructivos, estructura, instalaciones y acabados. Responde a la pregunta de cómo se va a construir. Por eso, hablar de proyecto arquitectonico y ejecutivo no es hablar de lo mismo dos veces: es hablar de dos documentos que se complementan y que deben coincidir entre sí.
Por qué importa la diferencia
Quien cotiza con el proyecto arquitectónico recibe precios aproximados, porque el constructor debe suponer lo que no está definido. Quien cotiza con el ejecutivo recibe precios comparables, porque todos parten de la misma información. Esa es la razón por la que conviene esperar a tener el juego completo antes de pedir propuestas de obra.

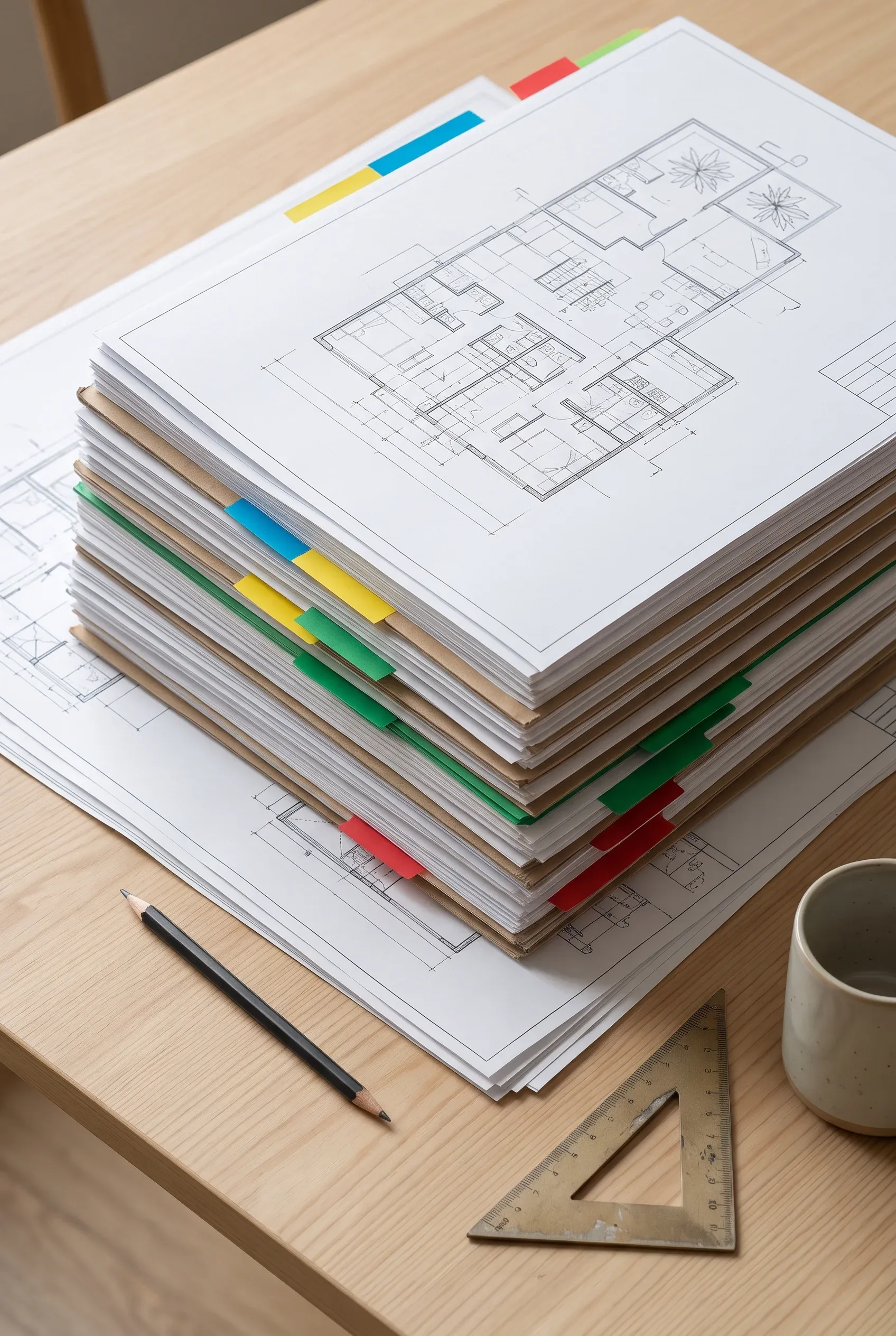

Las láminas de un juego completo
Un plano ejecutivo arquitectonico no es una hoja, sino un conjunto coordinado. Aunque cada despacho organiza su nomenclatura, un juego completo suele incluir las siguientes familias de láminas.
Planos de conjunto
Localización, planta de conjunto con colindancias y accesos, plantas arquitectónicas por nivel, cortes longitudinales y transversales, y fachadas. Muestran la casa completa y su relación con el terreno.
Planos de albañilería y trazo
Trazo y niveles, ejes, medidas entre muros y ubicación de vanos. Es la información que usa el maestro de obra para empezar a construir.
Planos de acabados y detalles
Cuadro de acabados por espacio, detalles de pisos, plafones, zoclos, baños, cocinas, escaleras, cancelería y carpintería. En ellos se definen materiales, despieces y remates.
Planos estructurales y de instalaciones
Cimentación, armados, trabes y losas, junto con las instalaciones eléctricas, hidráulicas, sanitarias y de gas. Deben coordinarse con la arquitectura para evitar interferencias.
Especificaciones y memorias
Documentos escritos que describen cada material, proceso y norma aplicable, además de las memorias de cálculo estructural. Completan la información que los dibujos no pueden expresar.
Cómo leer un plano sin ser arquitecto
Leer un plano es aprender un código. Con cuatro elementos puedes entender la mayor parte de cualquier lámina.
La escala indica la relación entre el dibujo y la realidad: en una escala 1:50, un centímetro del papel equivale a cincuenta centímetros en obra. Las cotas son las medidas escritas entre ejes, muros y vanos; si una medida falta, el constructor tendrá que deducirla. La simbología identifica puertas, ventanas, registros, niveles y materiales, y debe explicarse en una leyenda. Y la nomenclatura ordena las láminas por familia y número, para que sea fácil localizar cada una.
Cortes y niveles
Los cortes muestran la casa como si se partiera en dos y revelan alturas, espesores de losas y pendientes. Ahí se detectan problemas que la planta no deja ver, como un plafón demasiado bajo o una escalera con huella insuficiente.
Control de versiones
Cada lámina debe indicar fecha y número de revisión. Cuando haya cambios, pide que el despacho entregue el juego actualizado y retire las versiones anteriores, para que nadie construya con una hoja vieja.

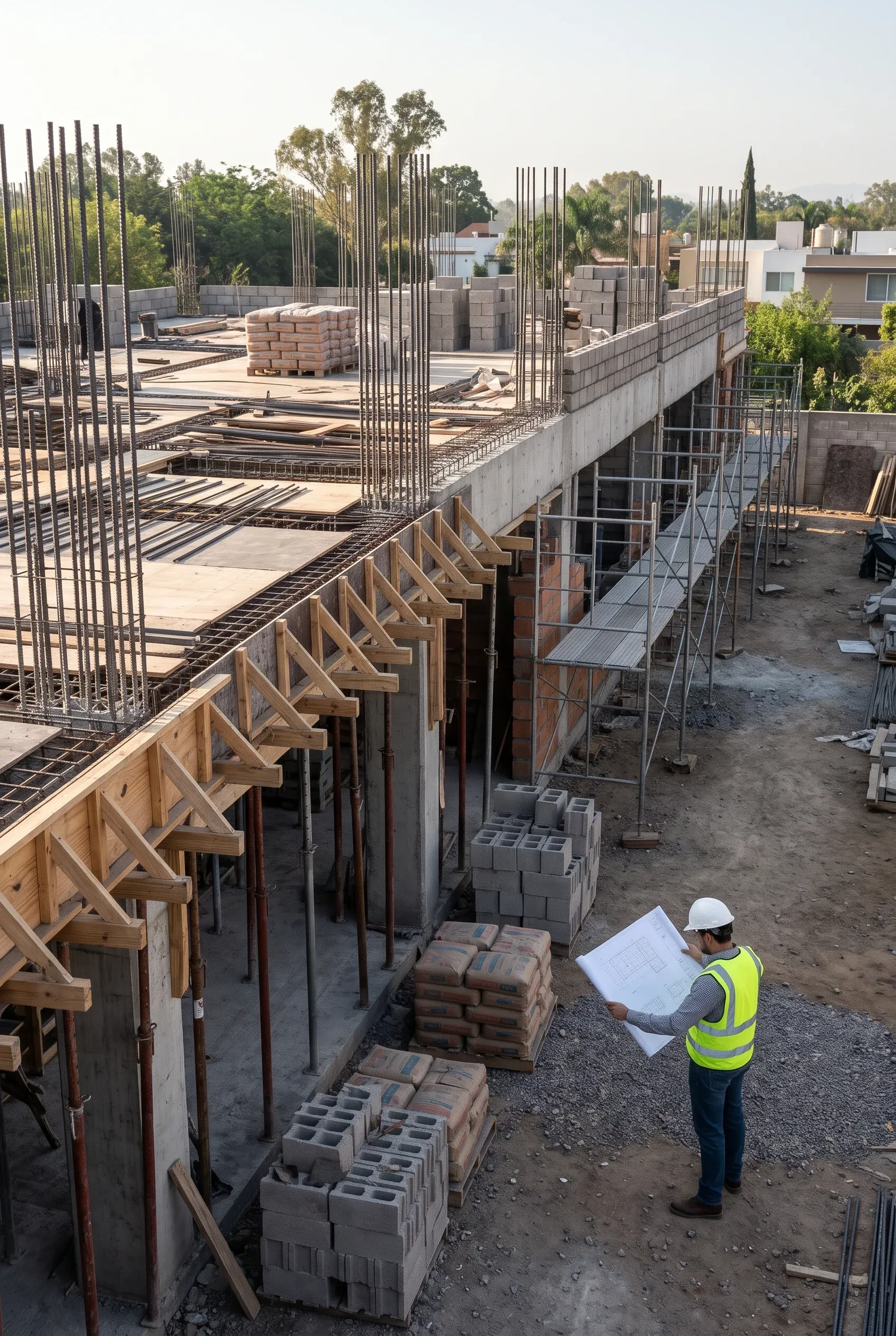

Del plano a la cantidad: materiales y desperdicio
Un plano preciso permite cuantificar cuánto material se necesita. Pero ninguna cantidad es exacta: siempre se pierde algo por corte, manejo, almacenamiento y aplicación. Una guía técnica de presupuestos publicada en febrero de 2026 reúne porcentajes de merma por material, que sirven para entender cuánto margen conviene considerar.
Fuente: guía de mermas de materiales de construcción de Presupuestor (publicada el 5 de febrero de 2026), que cita como único origen una investigación de Flavio Pichi. La columna de ejemplos aplica los porcentajes a cantidades hipotéticas y son cálculos propios.
Nota Crítica: la fuente no indica el país ni una norma regional, y los porcentajes pueden diferir de los de una obra en Guadalajara. Su resumen rápido usa rangos distintos a los de la tabla, y no incluye block, grava ni pisos. Son márgenes de pérdida de material, no precios, y el valor del terreno no está incluido. Úsalos como orden de magnitud y contrasta con el catálogo de conceptos de tu constructor.
Qué nos dicen estos porcentajes
La primera lectura es la dispersión: el cemento y la arena pierden mucho más que el acero. Eso se explica porque son materiales de manejo menos preciso, y porque la dosificación por volumen y el almacenamiento aumentan la pérdida. Un plano que define con exactitud morteros, aplanados y espesores reduce la incertidumbre.
La segunda es el efecto de las decisiones de diseño. Una pared con cortes irregulares, un piso con muchos remates o un diseño de cimbra complejo aumentan la merma. Un proyecto que resuelve las modulaciones desde el plano ahorra material y tiempo.
La tercera es la importancia de pedir los porcentajes de desperdicio a quien cotiza. En un catálogo de conceptos, la merma suele estar incluida en el precio unitario. Pregunta cuál se está considerando y compárala con referencias como estas.
La cuarta es la lectura honesta de las cifras: son márgenes de una guía general, no promesas. Dos obras con el mismo plano pueden perder cantidades distintas según el almacenamiento, el equipo y la supervisión. Por eso conviene que el plano sea claro y que alguien en obra responda por el control de materiales, con entregas por etapas y registros de lo consumido.
Cómo revisar el plano antes de construir
Antes de dar por buena la entrega, dedica una tarde a revisarlo con calma. Tres comprobaciones te ayudan mucho.
Coherencia entre láminas
Compara la planta con los cortes y con las fachadas: las alturas, los vanos y los niveles deben coincidir. Verifica que las columnas no estén en medio de una puerta y que los registros de instalaciones tengan espacio.
Nivel de definición
Elige tres espacios, por ejemplo la cocina, un baño y la fachada, y comprueba si podrías construirlos solo con los planos. Si faltan cotas, remates o materiales, el juego no está terminado.
Preguntas al despacho
Anota todo lo que no entiendas y pide que te lo expliquen sobre la lámina. Si el despacho evita explicar o se molesta con las preguntas, es una señal de alerta. Conviene contratar a un equipo que acompañe la lectura del proyecto, y por eso quienes comparan a los mejores despachos de arquitectos en Guadalajara hacen bien en preguntar cómo es el proceso de entrega y revisión de los planos.
Errores frecuentes
El primero es construir con planos preliminares. Ahorra tiempo al inicio y lo pierde con creces cuando surgen dudas en obra. El segundo es aprobar sin leer: una firma sin revisión traslada el riesgo al cliente. El tercero es mezclar versiones: sin control de revisiones, cada oficio puede construir con una hoja distinta.
El cuarto es no pedir formatos editables. Solicita los planos en PDF y en un formato que permita modificaciones futuras, y define por escrito quién conserva los archivos. Y el quinto es no vincular el plano con el catálogo de conceptos: si las cantidades del presupuesto no salen del plano, cualquier comparación de precios pierde sentido.
Conclusión
Un plano que se entiende es un plano que se puede exigir
El plano ejecutivo arquitectonico es la herramienta que convierte una idea en una obra medible. Entender sus láminas, sus códigos y su relación con las cantidades de material te permite cotizar con precisión, detectar errores a tiempo y exigir que lo construido coincida con lo proyectado.
RBA Residences: planos claros y obra coordinada
En RBA Residences entregamos planos ejecutivos coordinados con estructura e instalaciones, y te acompañamos en su lectura y en la obra. Si quieres revisar tu proyecto o resolver dudas sobre tus planos, podemos conversar sin compromiso.
Preguntas Frecuentes
¿Qué es un plano ejecutivo arquitectonico?
Es el conjunto de láminas con las que se cotiza y construye una casa: plantas con cotas, cortes, fachadas, detalles, acabados, estructura e instalaciones, junto con especificaciones y memorias. Debe estar coordinado entre disciplinas.
¿En qué se diferencian el proyecto arquitectonico y ejecutivo?
El proyecto arquitectónico define cómo será la casa, con distribución, volúmenes y fachadas. El ejecutivo define cómo se construirá, con medidas exactas, detalles y especificaciones. Se complementan y deben coincidir.
¿Cuánto material se desperdicia en una obra?
Una guía de febrero de 2026 indica mermas de 1.17% a 2.35% en acero, 6.09% a 16.25% en cemento y 6.22% a 19.91% en arena. Es una fuente sin país indicado, por lo que son referencias orientativas.
¿Las cifras incluyen el terreno?
No. Los porcentajes corresponden a pérdidas de material de construcción y excluyen el terreno. Tampoco son precios: para conocer el costo de tu casa necesitas un proyecto definido y cotizaciones desglosadas.
¿Cómo sé si mi plano está completo?
Comprueba que las láminas sean coherentes entre sí, que tengan cotas, niveles, especificaciones y control de revisiones, y que puedas construir tres espacios cualquiera solo con ellas. Pide al despacho que explique lo que no entiendas.
